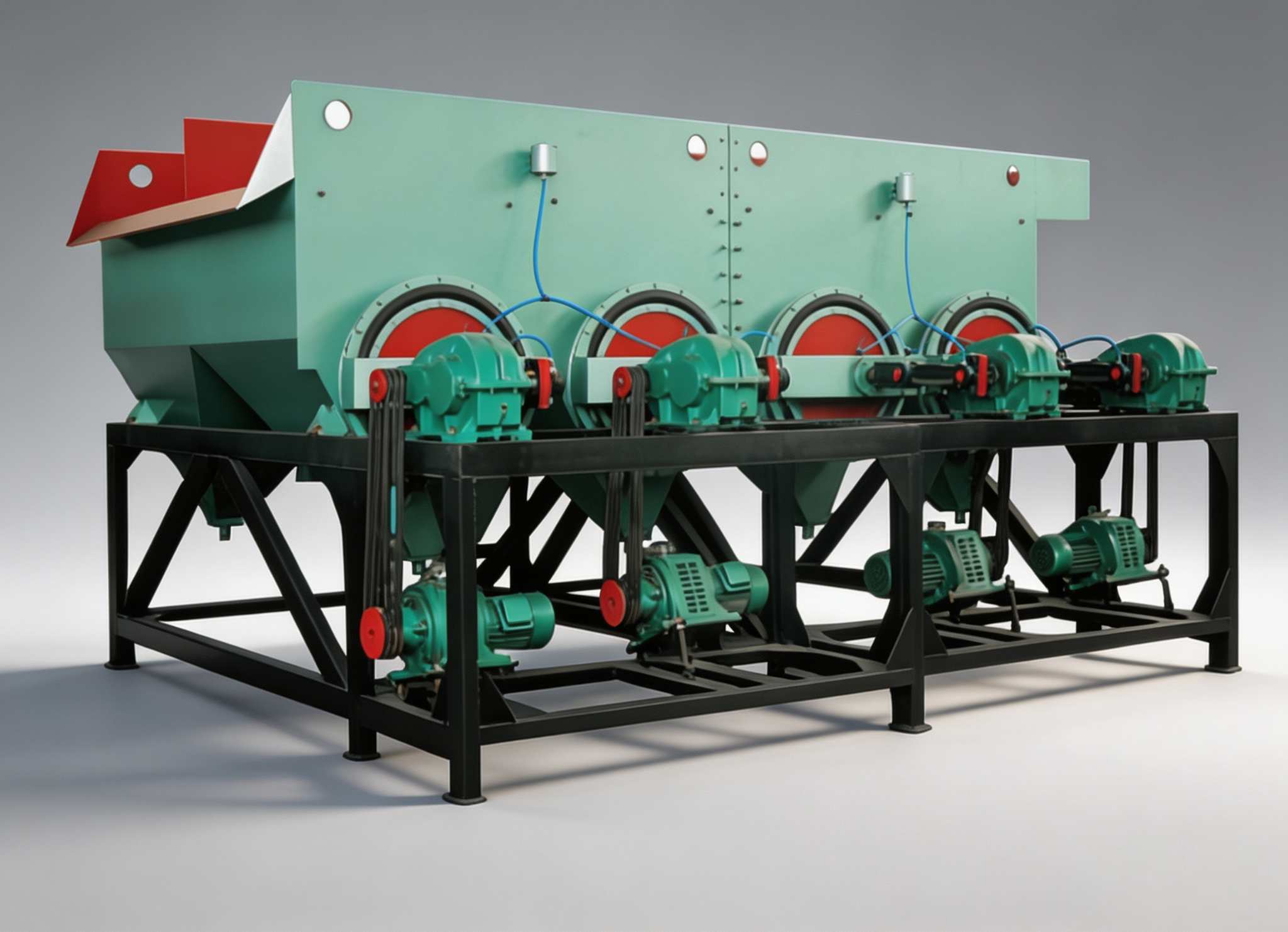

The Jigging Machine is the core equipment for jigging separation. Materials are stratified by density difference in a vertically pulsating medium flow (water or air). It covers 5 series (JT, LTA, 2LTC, AM, LTP) with 8 models, capacity 1-60 t/h, widely used for tin,铁、钨、锰、金、银等金属矿的粗选和精选作业。
The Jigging Machine is the core equipment for jigging separation. Materials are mainly stratified by density difference in a vertically pulsating medium flow (water or air). Heavy mineral particles settle faster; light particles settle slower in both upward and downward flows.颗粒沉降快、密度小的沉降慢。物料经过周期性的上升-下降水流作用，重矿物逐渐聚集在床层底部，轻矿物浮于上层，最终分别排出实现分选。全系列涵盖 JT、LTA、2LTC、AM、LTP 五大系列 8 款型号，处理能力 1-60 t/h，广泛用于锡、铁、钨、锰、金、银等金属矿的粗选和精选作业，适用于粒度为 20-0.074mm 的物料。以水为介质的称为水力Jigging Machine，以空气为介质的称为风力Jigging Machine，目前工业应用以水力Jigging Machine为主。
Eccentric Connecting Rod驱动隔膜（或活塞）做上下往复运动，在上升冲程中水流自下而上穿过Screen Plate和床层。密度小的轻矿物被水流携带上升较快，密度大的重矿物上升缓慢甚至沉降。床层在上升流作用下逐渐松散、流态化，矿粒按密度形成初步分层。
在下降冲程中水流反向，床层颗粒在重力作用下快速下沉并压实。密度大的重矿物优先到达筛面附近（底层），密度小的轻矿物滞留在上层。经多次周期循环后，分层趋于完善——底层为重矿物层（精矿），上层为轻矿物层（尾矿）。
分层完成后，重矿物通过筛下排矿口（或床层末端）排出得到精矿，轻矿物越过溢流堰排出得到尾矿。JT 系列采用隔膜鼓动式，LTA/2LTC 系列采用筛下排矿+侧动隔膜结构，AM-30 为跳汰摇床复合机型。
| Model | Capacity (t/h) | Stroke (mm) | Frequency (min⁻¹) | Power (kW) | Feed Size (mm) | Series |
|---|---|---|---|---|---|---|
| JT1070/2 | 6-8 | 0-12 | 0-170 | 2.2 | ≤6 | JT |
| 2LTC/6109/8T | 20-30 | 0-50 | 120-300 | 4×1.5=6 | ≤20 | 2LTC |
| LTA70/2 | 1-5 | 0-25 | 250-350 | 3 | ≤6 | LTA |
| LTA1010/2 | 5-10 | 0-25 | 250-350 | 3 | ≤6 | LTA |
| LTA1515/2 | 12-15 | 0-50 | 200-300 | 7.5 | ≤8 | LTA |
| LTA2020/2 | 40-60 | 0-50 | 200-300 | 11 | ≤8 | LTA |
| AM-30 | 10-15 | 0-50 | 130-160 | 3 | ≤6 | AM |
| LTP34/2 | 2-6 | 0-27 | 280-340 | 1.1 | ≤4 | LTP |
※ 技术数据如有变动，恕不另行通知。处理能力以给矿粒度、密度差等工况条件为基准。
| Component | Function | Material / Spec |
|---|---|---|
| Jigging Chamber (Tank) | Contains pulp and water, where separation takes place | Q235 钢板焊接+耐磨衬板 |
| Screen Plate | Supports the bed, allows water and fine heavy minerals through | 不锈钢冲孔筛网 / 格条筛 |
| Diaphragm/Piston | Periodically agitates water flow, creating upward-downward pulsation | 耐磨橡胶隔膜或铸铁活塞 |
| Eccentric Connecting Rod | 将电机旋转运动转换为隔膜往复直线运动，产生脉动水流 | 40Cr 合金钢锻造 |
| Bedding (Artificial Bed) | 铺于Screen Plate上，辅助重矿物富集和排矿 | 钢球/磁铁矿球/重晶石球 |
| 机架 | 承载各部件，保证刚性 | Q345B 焊接结构 |
| 电机+减速机 | 驱动偏心机构，冲次可调 | 三相异步电机+减速机 |
| Discharge Device | 分别排出精矿和尾矿 | 闸门式/溢流式 |
Jigging Machine基于密度差异进行分选，分选精度高，精矿品位稳定。在上升-下降交替水流作用下，重矿物和轻矿物按密度实现自然分层，对物料粒度和形状的波动有一定容忍度，分选效果优于单纯的粒度分级设备。
JT、LTA、2LTC、AM、LTP 五大系列覆盖 1-60 t/h 全产能区间。从实验室小型 LTP34/2（2-6 t/h）到中型 LTA2020/2（40-60 t/h），满足不同规模选厂需求。各系列侧重点不同，可为不同矿石特性匹配最佳机型。
冲程 0-50mm、冲次 0-350 次/min 范围内可调节，适配不同矿石特性。粗粒物料选用大冲程+低冲次以强化分层动力，细粒物料选用小冲程+高冲次以提高分选精度，操作灵活。
隔膜采用耐磨橡胶或铸铁材质，密封可靠，使用寿命长。Eccentric Connecting Rod为 40Cr 合金钢锻造，耐磨耐疲劳，维护周期长。关键运动部件设计余量大，适应连续生产工况。
整体结构紧凑，占地面积小，对厂房空间要求低。操作简单——仅需调节冲程、冲次和给矿量三个参数。日常维护集中在隔膜检查和连杆润滑，维护工作量远低于浮选机和摇床。
水力跳汰以水为介质循环使用，水耗远低于摇床和浮选工艺。多数机型功率控制在 1.1-11kW，最大型号 LTA2020/2 仅 11kW，运行电费低。与浮选相比，无需药剂费用，综合运行成本降低 40-60%。
锡石（SnO₂）密度约 6.8-7.1 g/cm³，与脉石（密度 2.6-2.8 g/cm³）密度差大，非常适合Jigging Machine重选。LTA 系列Jigging Machine在锡矿粗选和精选环节广泛应用，回收率高，精矿品位稳定。
赤铁矿、磁铁矿等密度约 4.5-5.3 g/cm³，经Jigging Machine精选可有效提高铁品位。2LTC 系列大产能机型适合中大型铁矿选厂，处理能力 20-60 t/h，入选粒度 ≤20mm。
黑钨矿（密度 7.1-7.5 g/cm³）和锰矿（密度 3.7-4.6 g/cm³）均为高密度矿物。JT 系列Jigging Machine配合螺旋溜槽组成粗选-精选联合流程，是钨锰矿重选的主流工艺方案。
砂金和岩金中的粗粒单体金（密度 15-19 g/cm³）通过Jigging Machine可高效回收。LTA 系列Jigging Machine在金矿重选中用作粗选设备，回收粗粒金效果显著，减少后续氰化或浮选的负荷。
伴生于铅锌矿中的银矿物可通过Jigging Machine进行预选富集。AM-30 风力Jigging Machine在缺水地区银矿分选中具有独特优势，无需水资源即可实现密度分选。
海滨砂矿、河床砂矿中的重矿物（锆英石、钛铁矿、独居石等）可通过Jigging Machine初步富集。LTP 系列小型Jigging Machine适合砂矿实验室试验和小规模生产，处理量 2-6 t/h。
